Rơ le bảo vệ hệ thống điện

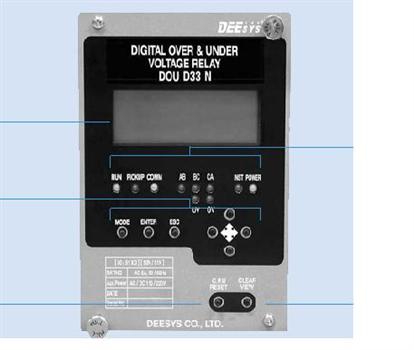

Digital Over & Under Voltage Relay[59/27 3￠]

DOU-D33-N[COMM]

Giá:

Liên hệ

Kiểu: DOU-D33-N[COMM]

Nhà sản xuất: DEESYS

Nhà phân phối: Nhà phân phối độc quyền tại Việt Nam: Công Ty TNHH Thương Mại Quốc Tế An Phú

Trạng thái:

Còn Hàng

Mua hàng Download Catalog

Thông tin sản phẩm

Model	DOU-D33-N (Non Draw out)
Model	DOU-D33D-N (Draw out)
RATING	PERFORMANCE
Rated Voltage	AC 110V
Frequency	50/60Hz ± 5%
Burden	OV 2VA, UV 2VA
Element	[59] 3PHASE, [27] 3PHASE
Standard Code	IEC 255, KEMC 1120
Auxiliary Voltage	AC/DC 80~260V
Memory	Up to 10 records of Fault data
Communication	RS-485 Mod-bus Protocol
Ambient Temperature	-10。~ 60。(with no icing)
CONTACT
Output Relay	Trip 2c (OV, UV)
	Make AC 240V 10A 0.5sec (R/L=0ms)
Capacity	DC 1000W 0.5sec (R/L=0ms)
	Break AC 240V 3A 0.5sec (R/L=0ms)
	DC 30W 0.5sec (R/L0ms)
INSULATION
Dielectric Withstand	2KV for 1minute between all terminal & case earth
Insulation Resistance	>100MΩ (WithDC 500V Megger)
Lightning Impulse Witihstand	5KV 1.2㎲/50㎲ Positive/Negative 3Times
Surge Transient	2.5KV 1MHz/200Ω
VOLTAGE SETTING
Over Voltage Range	100~160V (1.0V step)
Under Voltage Range	50~120V (1.0V step)
Instantaneous	20~90V (1.0V step)
OPERATING TIME
Over Voltage	Inverse Time or Definite Time
Under Voltage	Inverse Time or Definite Time
TIME SETTING & CURVE
OV / UV Lever	0.1 ~ 40 Lever (0.1 step)
Instantaneous Time	Less than 50ms
UV Inverse Time	t = -0.85/V2.4 -1×tp *V : % Voltage(80%->0.8), (120%->1.2)
OV Inverse Time	t = (12.15/V2 -1 + 0.35)×tp/10 *tp = Time Lever
OV / UV Definite Time	t = tp
Resetting Value	Over Voltage : V < 90%, Under Voltage : V >110%
Reset Time	Less than 100ms
