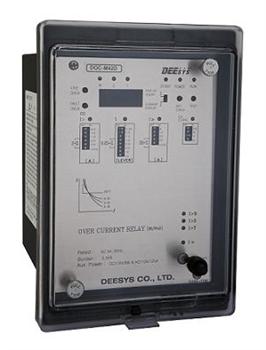

Rơ le bảo vệ quá dòng cắt nhanh/ có thời gian duy trì

Digital Over Current Relay[50/51 3¢]

DOC-M42/D

Giá:

Liên hệ

Kiểu: DOC-M42/D

Nhà sản xuất: DEESYS

Nhà phân phối: Nhà phân phối độc quyền tại Việt Nam: Công Ty TNHH Thương Mại Quốc Tế An Phú

Trạng thái:

Còn Hàng

Mua hàng Download Catalog
Thông tin sản phẩm



Specification



Model

DOC-M42 [3 Phase] Non Draw out

DOC-M42D [3 Phase] Draw out

Rating

 Rated current

 AC 5A

 Frequency

 50/60Hz ±5%

 Auxiliary Voltage

 AC/DC 110V (86~260V)

 Ambient temperature

 -10℃ to 60℃(with no icing)

Current Setting

 Over current Range

 2 ~ 10A Lock (stepas of 0.5A)

 Instantaneous Range

 20 ~ 80A Lock (stepas of 5A)

Time Setting &

 Overcurrent time lever

 0.25~40(Steps of 0.25)

Curve IEC 255-3

 Instantaneous

 Less than 40ms(over 200%)



 Normal inverse time

 NI= (0.14/I0.02 -1) * (tp/10)



 Very inverse time

 VI= (13.5/I -1) * (tp/10)



 Extremely inverse

 EI= (80/I2 -1) * (tp/10)



 Definite time

 DE= 2 * (tp/10)



 Resetting Value

 > 95%



 Reset time

 < 100ms

Operating time

 Over Current

 Lever #10

 Normal inverse time

 300% 6.3 sec, 700% 3.5 sec

 Very inverse time

 300% 6.75 sec, 700% 2.25 sec

 Extremely inverse time

 300% 10 sec, 700% 1.67 sec

 Instantaneous time

300%

 Degree Protection

 IP 52

 Thermal Withstand Capability

 for 1s 80xIn Continuously 3xIn

Burden

 Overcurrent

 0.5VA

 Aux Voltage

 12VA(AC), 6W(DC)

Contacts

 Output Relay

 Trip 1c, Alarm 1a

 Trip & Alarm contact capacity

 Make

 AC 240V 10A (L/R=0ms)

 DC 1000W 0.5sec (L/R=0ms)

 Break

 AC 240V 3A (L/R=0ms)

 DC 30W 0.5sec (L/R=0ms)

Indicator

 Operating(Start)

 LED (Red)

 CPU RUN

 LED (Gre)

 Operating(trip)

 LED (Red)

Vibration resistance

 Malfunction

 10Hz 5mm double amplitude 30s each in X and Y directions

 16.7Hz 2.5mm double amplitude 600s each in X, Y and Z

 1directions

Shock resistance

 Destruction

 300㎨(approx. 30G) 3times each in 3 directions

Insulation to IEC 255

 Dielectric Withstand

 2kV for 1minute between all terminals and case earth

 Insulation resistance at 500V

 >100㏁

 Impluse Voltage Withstand

 5kv-1.2/50㎲

 Surge transient simulator

 2.5kv 1MHz/200Ω

 Weight

 2.0kg
